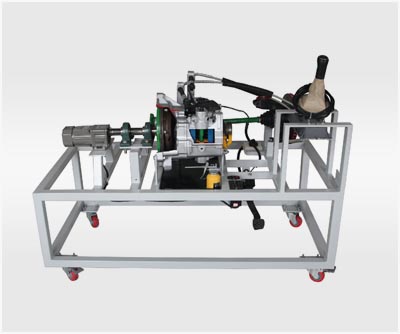

手动变速器解剖实训台

适用于中、高职业学校、职业技工类学校、职教中心等开设的汽车维修等专业以及汽车维修电工、汽车电子等相关工种的教学与技能培训。
系统组成:
变速器总成、传动轴、挂档机构、刹车盘、制动踏板、离合器、离合器踏板、驱动电机、实训台架等组成。

1、采用原厂部件按照原厂布局形式制作，解剖变速器壳体，可以清晰的观察到变速器内部的换挡机构和齿轮传动机构。
2、可以演示手动变速器在不同档位下输出的速度比例，不同档位啮合齿轮的工作状态。
3、对个主要总成和部件在适当的位置程度的解剖，可以清楚的观察总成部件内部零件的结构和运动关系，剖切部位涂以不同颜色的防锈漆，特殊部件经过电镀处理，防止生锈。
5、电机带动系统运转，使各个部件在真实的行车过程中的状态表现出来。
实训项目：
1、手动变速器系统结构组成的认知
2、手动变速器系统工作原理的认知
3、手动变速器系统故障诊断及检测实训
4、手动变速器系统故障排除实训

技术指标：
工作电源：单项三线AC220V/DC12V           工作温度：-40℃～50℃
外形尺寸：1000*1600*1700                   整机重量：300kg
选配功能：
手动变速器系统课件、实训指导书、学生手册、维修手册、电路图等。
