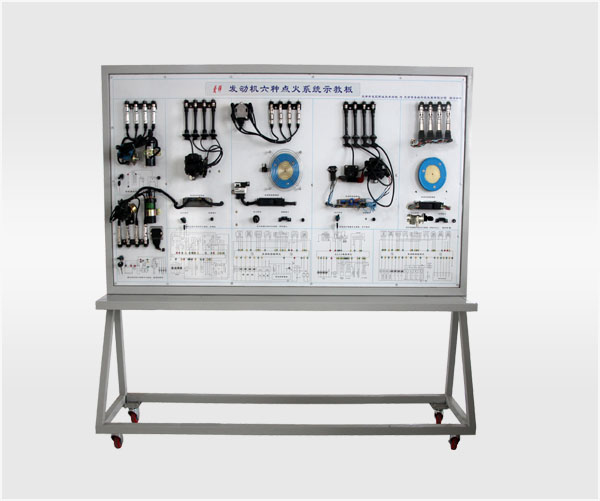

本实验台采用发动机的点火系统（白金点火系统、霍尔点火系统、磁脉冲点火系统、分组式点火系统、光电式点火线系统、独立式点火系统），通过改造电路、配备试验台架等制作而成。系统所有零部件均未进行过更换或位置变动。在实际使用过程中能使学生对发动机点火系统的组成及工作原理有一个清晰的认识，为以后的生产实习和将来的工作打下坚实的基础。
设备用途:
1) 本设备采用原车点火系统加工制造而成，用于发动机点火系统教学使用。具有展示发动机点火系统的结构组成、工作原理、教学考核等功能，适用于中高等职业院校的教学及培训。
2) 台架能够实现发动机点火系统的故障诊断、检测、排除和实际测量等实践性教学。
3) 除原车仪表可以显示与发动机有关的数据外，还配有相关数据检测孔。
4) 测试面板带完整电路图与双向测试端口，不用拔拉电器插头或穿刺导线，就可以开展包括电阻、电压、频率、脉宽、占空比和导通性测试等全部实践性教学与实际操作训练。
5) 连接标准的OBDⅡ诊断座，可连接诊断仪对发动机进行诊断，读取故障码、数据流、清除故障码等功能。
主要配置:
1) 配置发动机的点火系统（白金点火系统、霍尔点火系统、磁脉冲点火系统、分组式点火系统、光电式点火线系统、独立式点火系统）在不设置故障时，点火系统运行各项动态数据与实车一致，无故障码出现。
2) 配置原车点火系统零部件，包括白金点火系统、霍尔点火系统、磁脉冲点火系统、分组式点火系统、光电式点火线系统、独立式点火系统）等。
3) 可移动整体式示教板支架、电控单元、组合仪表、原车线束等。
主要技术参数:
1)规格：长×宽×高（1980mm×300mm×1800mm）
2)供电电压：AC/220V转DC/12V
3)转速模拟：800转/min~1600转/min
