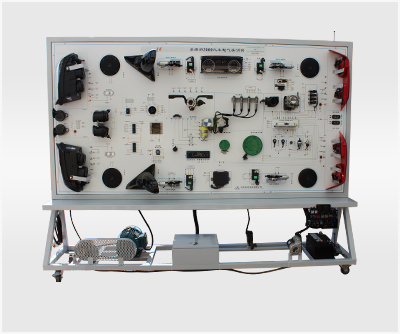

实验台是模拟桑塔纳3000原车原始电路的教学设备，以桑塔纳3000汽车原车配件为基础制作而成，灯光、音响、仪表、雨刷系统齐全有效，充电、起动、点火、喷油、冷却系统工作正常，电动门窗、中控门锁、中央接线板等功能齐全;控制系统、电子系统工作正常，可通过隐形故障盒设置故障，让学生通过万用表和用诊断仪测量分析故障的来源，台架各部件均按原车位置分布，可直观展示各部分结构，是汽车电路教学的不可或缺的帮手。
1) 可动态演示全车电器各系统的工作过程
① 由380V的三相异步电机带动发电机给蓄电池充电，再由蓄电池给实训台供应12V直流电;
② 动态演示燃油喷射系统的工作过程;
③ 由调速电机带动齿轮盘转动模拟不同发电机转速，给曲轴位置传感器提供信号源;
④ 动态演示独立点火系统的工作过程;
⑤ 动态演示进气流量传感器的工作过程;
⑥ 可进行现场操作、实时控制各系统部件的工作状态;
2) 采用PVC工艺彩色全车电路系统原理图，严格按照原车电路绘制。
3) 配备OBDⅡ诊断接口，便于用仪器在诊断接口上进行故障诊断。
4) 实训台面板上分布全车电气系统线路图和测量端子，用于检测;在面板上安装的电流表或电压表，显示各个主要传感器的动态参数;电控系统各信号可用万用表、示波器重复无损检测;可进行电阻、电压测试、数据流分析等操作。
5) 配备故障设置系统，可设置单个故障达到42个;手动故障设置盒位于实训台底部。
6) 电器线束从实验台内部接线，外部整洁美观。
主要配置
1) 配置卡罗拉全车电器。在不设置故障时，运行各项动态数据与实车一致，无故障码出现。
2) 配置原车汽车零部件，包括电控单元、全部传感器、执行器与全车线束、仪表总成、车灯总成、油箱总成、收音机总成、节气门总成、喷水电机、门锁总成、车窗电机等。
3) 其中运行台组成包括：蓄电池、380V步进电机、发电机、点火开关及诊断接口等。
主要技术参数
1) 电源：AC 220v，DC 12V
2) 工作环境：温度温度-10℃～+40℃
