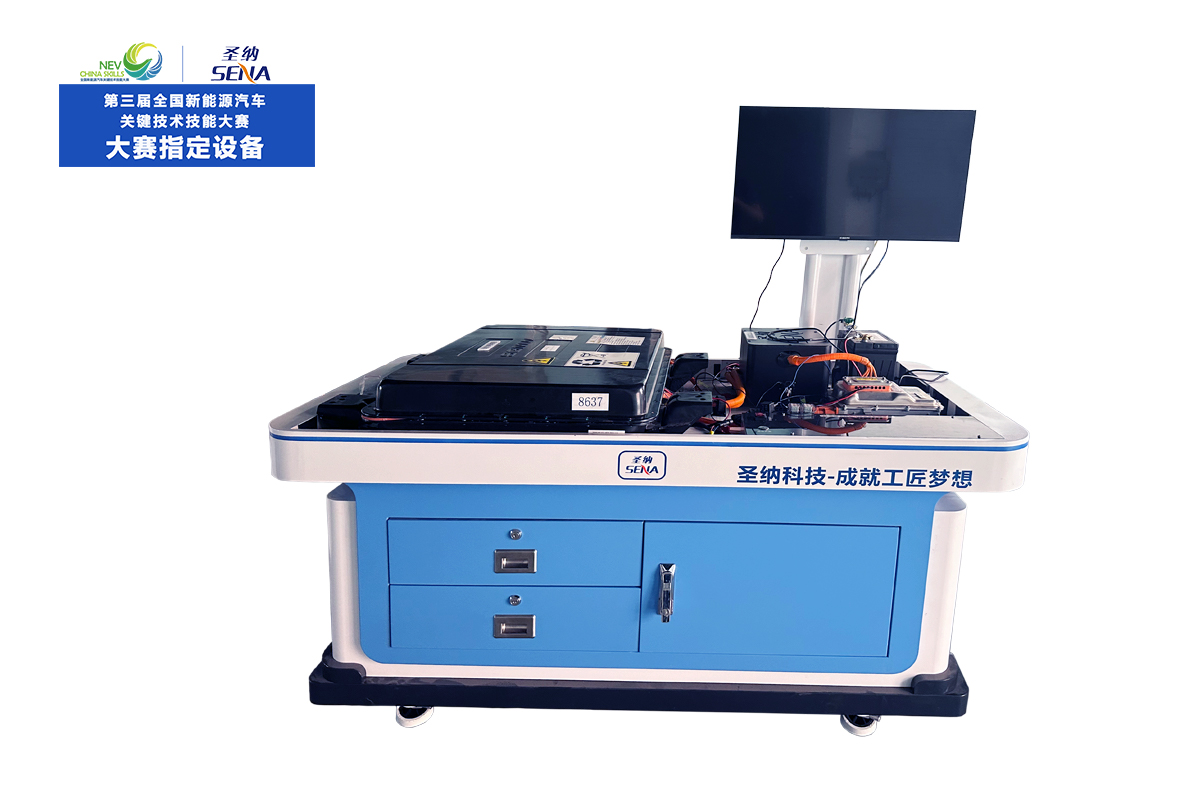

电池包封测与检测诊断实训台

电池包封测与检测诊断实训台

产品详情
品牌 圣纳
电池包封测与检测诊断实训台主要用于纯电动汽车动力电池结构、维护保养、检测、原理与故障诊断教学实训。结合职业院校新能源汽车相关专业对动力电池PACK及BMS电池管理系统的教学需求设计,能够满足新能源汽车动力电池的教学实训功能。

产品功能


电池模块采用国内主流企业原车电池包;电池单体为方形LFP,电池单体标称电压3.2V,单体容量100Ah。

平台配置:充配电总成,布置有车载充电机、DC-DC、空调及PTC 配电等模块。

电池箱体内有28节电池单体,2个模组,采用串联连接。电池箱体内部设计有主正继电器、预充继电器、加热继电器、加热保险丝、分流器、熔断器,电池箱体上盖,采用黑色金属材料密封。

技术平台配置有电池包气密性检测工具,可进行电池包密封性检测。

技术平台配置国标交流充电口和车载充电机,支持国标 7kW 及以下交流充电桩(枪)充电,并在有特定充电桩的情况下可以进行快充。

技术平台配置上位机系统,同时可与驱动控制系统装调与检测测试平台互连,对外放电,为电机控制器提供能量。

技术平台配置32寸显示器及主机电脑,可进行数据读取和解析,可动态显示电池管理系统内部参数。

采用车规级分布式电池管理系统,配置CAN-USB硬件设备,可利用上位机软件对电池管理系统进行参数设置,并具有高压互锁、接触器粘连、绝缘检测等功能。
