驱动控制系统装调与检测测试平台

驱动控制系统装调与检测测试平台

产品详情
品牌 圣纳

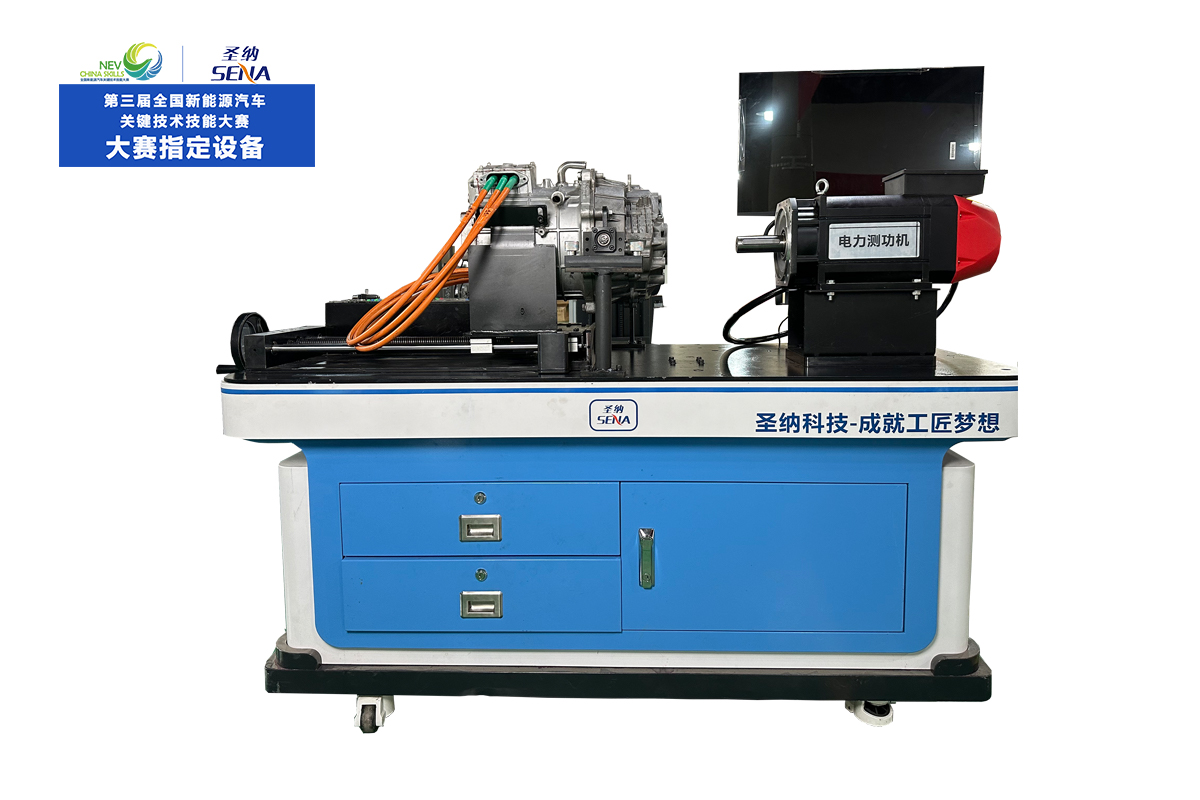

驱动控制系统装调与检测测试平台主要用于驱动系统控制及电机传动教学实训。能够满足新能源电控控制策略,电机传动,电机信号测量教学实训功能。由驱动电机及变速器和电力测功机两部分组成。


产品功能


驱动电机为永磁同步电机,减速器为单挡,固定齿与减速器,电机和减速器相互配套,驱动系统为车规级产品,电机峰值功率160kW以上,采用液冷方式进行冷却。

技术平台可通电空载运行,可检查电机空载转动异响、定子绕组相电流波形、旋转变压器绕组信号波形。

电机和减速器分离之后电机结构完整,减速器箱体可360°翻转,并可任意位置锁止,方便内部齿轮组、轴承、油封等部件的拆装与检测。

技术平台配置减速器箱体托架、齿轮组托架。

技术平台配置定子绕组、旋转变压器信号检测盒,可进行相关数据采集。

技术平台可图形化动态显示电机转速、母线电压、相电压、电机温度、控制器温度等,屏幕尺寸32寸。

技术平台具有外接端口,可与电池包封测与检测诊断实训台互联。

平台配置资源存储计算机和显示器显示系统。

平台配置旋转变压器零位标定工具,可对旋转变压器进行拆装检测。
