一．产品描述：

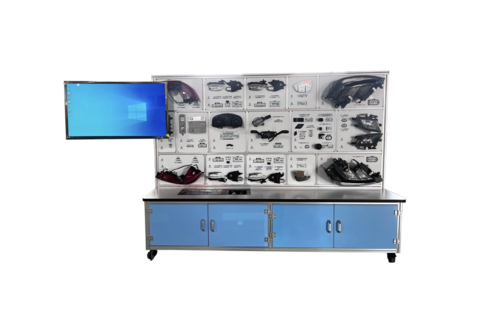

全车电器教学实训平台采用原车为基础开发制作，用于汽车车身电器系统的教学使用，具有汽车车身电器系统的结构认识、检测运行、工作原理分析、故障设置和分析排除以及信号的测量等教学功能。匹配有教学软件平台，软件平台具备考核管理与课程资源，与教学交互式一体机配合使用。适用于中高等职业院校的教学及培训。
二．功能特点：
1.主要采用大众速腾车型，满足汽车灯光照明系统的拆装、测量、检测、故障诊断。能完成蓄电池模块、点火开关模块、熔断丝模块、组合仪表模块、组合开关模块、大灯模块、尾灯模块、应急灯开关模块、雾灯模块、倒车开关模块、刹车灯开关、电动摇窗机开关、舒适系统中央控制单元、驾驶员侧车门控制单元模块、驾驶员侧闭锁单元模块、左后车门控制单元模块、左后闭锁单元模块、车门灯模块、后视镜调节开关模块、后视镜总成模块等的教学；
2.平台能设置故障，可模拟真实的故障场景用于案例教学；
3.一体化教学平台配备有安装有32寸显示终端及移动学习终端同屏信号传输器。内嵌教学课程资源，实训过程中，师生可以直接查看系统资料，资料包含维修手册、电路图、微课视频等，并可同屏传输课件等。
4.实训平台设计采用模块化设计，每一个模块采用真实汽车零部件，模块前部设计有检测端子，便于信号测量及故障排查；
5.独立模块后部设计有插拔式开关，可以设置短路、断路、虚接故障，故障设置可靠，可模拟真实的故障场景，便于教学的故障案例真实再现；
6.在进行汽车灯光照明系统教学时，通过专业连接器进行模块间的插接，可真实展现汽车灯光照明系统的整个控制过程及工作原理；
7.在进行汽车灯光照明系统教学时，通过专业连接器进行模块间的插接，可真实展现汽车灯光照明系统的整个控制过程及工作原理；如需分步学习时，断开模块后部的连接器，可进行独立的测量和结构原理教学。
8.真实可运行的汽车电动窗、中控门锁及后视镜系统，充分展示汽车电动窗、中控门锁及后视镜系统的组成结构；
9.操纵电动窗开关、中控门锁开关及后视镜开关，可真实演示汽车电动窗、中控门锁及后视镜系统的工作过程；
10.在进行舒适系统教学时，通过专业连接器进行模块间的插接，可真实展现舒适系统的整个控制过程及工作原理；如需分步学习时，断开模块后部的连接器，可进行独立的测量和结构原理教学；
11.该设备既可进行照明系统原理结构教学，也可进行线路连接考核训练.考核项目包括：线路考核、接通应急灯线路考核、接通示宽灯线路考核、接通进光灯线路考核、接通远光灯线路考核、接通前后雾灯线路考核、接通牌照灯线路考核、接通刹车灯线路考核、接通倒车灯线路考核。接通电动摇窗机总开关线路考核、接通驾驶员侧车门控制单元与驾驶员侧闭锁单元，左前车门灯线路考核、接通左后车门控制单元、闭锁控制单元线路考核、左后电动摇窗机开关线路考核、接通右前车门控制单元、闭锁单元及右前车门灯线路考核、接通右前电动摇窗机开关线路考核、接通右后车门控制单元、闭锁单元、右后门灯线路考核、接通右后电动摇窗机开关线路考核、接通电动后视镜控制系统线路考核、接通OBD-Ⅱ诊断系统线路考核。
三．完成实训项目：
1.左右转向灯控制电路信号测量与故障检测；
2.应急灯控制电路信号测量与故障检测；
3.前照灯控制电路信号测量与故障检测；
4.雾灯控制电路信号测量与故障检测；
5.牌照灯控制电路信号测量与故障检测；
6.制动灯控制电路信号测量与故障检测；
7.组合仪表信号电路测量与故障检测；
8.倒车灯控制电路信号测量与故障检测；
9.灯光控制开关电路信号测量与故障检测；
11.保险盒继电器信号测量与故障检测；
12.室内灯控制电路信号测量与故障检测。
13.电器系统的拆装、装调检测；
14.后视镜执行器电路信号测量与故障检测；
15.后视镜开关控制电路信号测量与故障检测；
16.左前门锁控制电路信号测量与故障检测；
17.右前前门锁控制电路信号测量与故障检测；
18.左后门锁控制电路信号测量与故障检测；
19.右后门锁控制电路信号测量与故障检测；
20.门锁控制开关信号电路测量与故障检测；
21.前部玻璃升降器电路信号测量与故障检测；
22.玻璃升降控制开关电路信号测量与故障检测；
23.后部玻璃升降器电路信号测量与故障检测；
24.后部玻璃升降控制开关电路信号测量与故障检测；
25.车身控制模块控制信号测量与故障检测；
四．规格指标：
1.外形尺寸：2400*800*1700（mm）；
2.电压：DC12V；
3.材质：国标铝型材；
4.面板材质：双面铝塑板。
