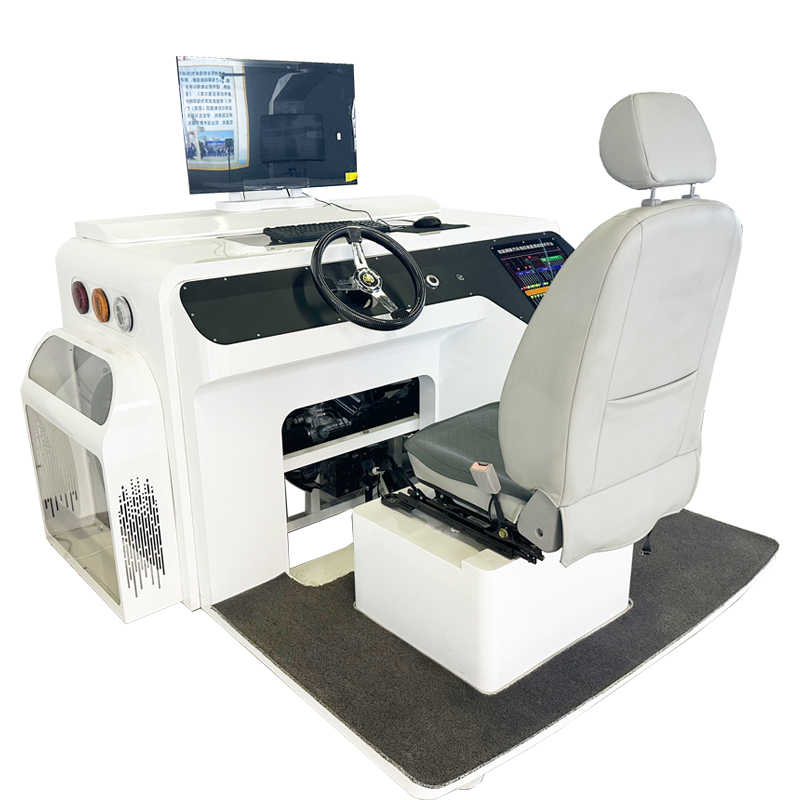

一、产品描述
设备包含测量面板、中控车机、仪表显示器、中控显示器、T-BOX、麦克风、扬声器、故障设置系统、电脑和配套软件。可用于完成智能座舱系统装配调试台架理实一体化教学及考核任务。部署网联（含网关）、仪表显示器、中控显示器等智能座舱交互环境，能够直观展示出智能座舱的系统组成与功能，并实现调试台架的装配、调试、数据检测、故障诊断等教学及考核。
二、功能要求
1 可用于智能网联汽车测试与装调1+X证书智能座舱系统装配调试台架理实一体化教学及考核任务。
2 具备原理展示功能：在台架上展示各设备的工作原理和特性
3 具备结构展示功能：通过三维仿真软件介绍智能座舱各设备系统的布局和系统拓扑
4 支持仪表、地图和多媒体显示，同时具备网联（包含网关）等典型智能座舱功能
5 支持以太网、CAN总线数据接收和转发
6 支持4G网络接入
7 支持视觉传感器采集人脸和手势图像信息
8 支持在线自诊断(UDS或自定义协议)
9 中控显示器组件要求触控输入，支持语音播放，支持功能定制化，包括但不限于以下功能：
9.1信息交互功能：具备蓝牙/WIFI，支持与外部设备连接
9.2导航交互功能：实现基本车载导航功能，包含但不限于目的地选择、导航路径规划等
9.3智能驾驶功能：支持智能驾驶条件下自定义环境感知场景显示功能
9.4多媒体功能：支持音视频播放、USB/蓝牙外部媒体接入
10.提供对应智能座舱装配调试教学系统软件相关的国家版权局颁发的计算机软件著作权登记证书。
三、参数要求
硬件技术规格
1 中控显示器：屏幕≥10 寸,分辨率≥1024*600P，触摸屏
2 仪表显示器：屏幕≥10 寸,分辨率≥1024*600P，非触摸屏
3 硬件接口：以太网接口、LVDS接口、USB接口、支持蓝牙/WIFI/4G
4 视觉传感器主要参数：FOV≥30°
5 麦克风：失真度≤0.5%，信噪比≥90dB
6 扬声器：输出功率≥2W,分离度≥45dB
7 HUD：成像尺寸≥100*200MM,供电方式OBD供电
8 工作环境：避免潮湿，温度 -25～60℃
软件参数要求
1 测试软件功能
1.1固件升级测试软件
1.1.1支持OTA测试
1.2智能座舱系统测试软件
1.2.1支持视觉摄像头接口测试
1.2.2支持HUD接口测试
1.2.3支持中控显示器接口测试
1.2.4支持语音交互和手势交互
2 教学软件功能
2.1故障设置测试软件
2.1.1支持CAN、以太网测试
2.1.2支持物理电器连接信号的短路、断路、虚接等故障测试
2.1.3支持可靠性测试
2.2仿真教学软件
2.2.1直观展示智能座舱交互功能和相关部件的拆装操作
四、配套资源
配套技术资料、操作说明等。
