该直流流充电桩实训台以真实直流充电桩控制部件为基础制作。配置了真实的国标直流充电枪，实训台支持自行运行直流充电控制逻辑进行动态演示及测量，也支持给车辆进行充电。采用实物部件与电路面板分离设计，支持开展直流充电桩拆装实训。展板上配置了直流充电控制电路图、测量端子。支持进行动态运行、充电电路分析、电路测量、故障检测等实训操作。

1.设备台架为立式教板结构，由显示面板和底座支架组成，教学直观方便。

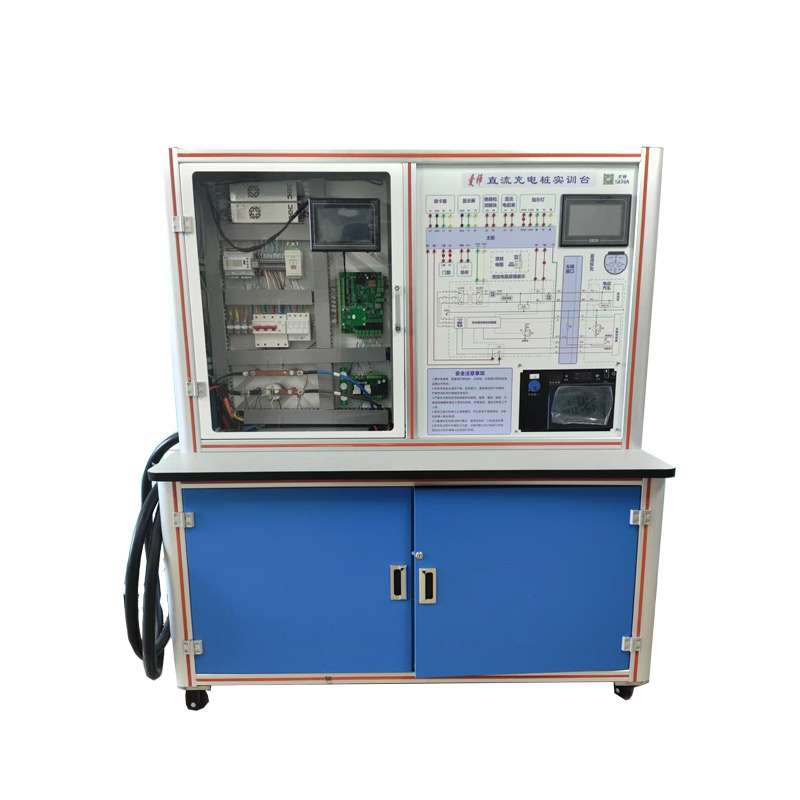

2.台架结构采用左右分区设计：左侧为带柜门的立式直流充电桩，右侧为喷绘彩色面板的电路教板。左侧直流充电桩柜门材质为透明亚克力，便于观察充电桩内部结构组成。充电桩内部关键零件采用可拆卸方式固定（内含可拆装部件），打开柜门即可进行零部件拆装，便于进行直流充电桩拆装实训。右侧教板喷绘直流充电桩电路原理图，图上安装信号测量接口可进行电信号测量，便于进行电路分析、测量、故障诊断等实训。

3.教板上喷绘有纯电动汽车国标直流充电桩电路控制原理图、车辆直流充电插座电路、直流充电车辆充电口电气连接界面、车辆直流充电插座触头布置方式图。

4.配置直流充电国标充电枪以及国标车辆充电插座。支持实训台的充电枪和自身充电座连接后，启动直流充电系统运行并对充电枪输出直流高压电。也支持使用充电枪给电动汽车充电。

5.教板上安装BMS模拟器7寸触控显示屏，通过该屏幕可进行BMS模拟器的参数设定，支持设定：充电需求电压、充电需求电流、当前电池类型及电压、新旧充电国标切换等。进行充电过程中还支持从该屏幕查看当前充电桩的参数。

6.配置直流充电7寸电容触摸显示屏，支持显示充电电压、充电电流、充电电量、电池电量SOC值、设备状态信息（K1K2控制输出状态、K3K4控制输出状态、CC1电压值）、车辆电池包信息（如充电模式、电池类型、需求充电电压、需求充电电流、当前SOC、电池标称容量、电池额定电压等）数据。

7.直流充电桩主控板支持通过7寸触控屏进行一些功能的开关设定，如：绝缘检测功能开关、K1K2故障反馈功能开关、门禁故障反馈开关、泄放故障反馈开关、预充汽车电压检测功能开关等。

8.配置直流充电读卡器，支持刷卡启动充电。

9.配置急停开关，支持紧急情况下按下急停开关停止充电输出。

10.配置绝缘检测模块以及泄放回路，支持国标直流充电桩的绝缘检测功能。同时支持从充电触控屏自由设定绝缘检测功能的开关。

11.配置直流充电桩柜门微动开关，支持柜门状态检测，实现开门停止充电功能。同时支持从充电触控屏自由设定门禁检测功能的开关。

12.配置直流电能表，支持显示充电电压、电流及电量。

13.具有故障设置功能，可以设置充电系统的典型线路故障，通过面板端子电信号测量等操作进行故障分析、诊断、排除的实训过程。故障设置为智能型故障设置系统。

14.台架下方配有高强度移动脚轮，其中两个脚轮带锁止功能，方便设备的移动和固定。
